產品介紹

HNLC-ZGF系列直流高壓發生器具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。

HNLC-ZGF系列直流高壓發生器是根據中國行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，重新設計制造的新一 代便攜式直流高壓發生器。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓現場試驗。

產品特征

1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好
　　2、具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能，電壓保護值可整定，顯示直觀
　　3、電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態
　　4、具有0.75倍電壓換算，方便測試氧化鋅避雷器，輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC--1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將調壓電位器回到零位，并應立即按綠色按鈕，切斷高壓并關閉電源開關，再做其它的試驗。
　　5、產品結構緊湊、體積小、攜帶方便 、可靠、功能齊全，而且重量更輕、操作簡便、功能齊全，還可野外使用。

產品別稱

直高發、高壓發生器、直流高壓發生器、中頻直流高壓發生器、高頻直流高壓發生器、數字式直流高壓發生器、便攜式超輕型直流高壓發生器、直流高壓發生器、高壓發生器、高頻直流高壓發生器、高壓直流發生器、直流高壓發生器生產廠家、直流高壓發生器價格、直流發生器、便攜式直流高壓發生器、智能直流高壓發生器

技術參數

    1．電源：AC220V±10%，50Hz±1%

    2．額定輸出電壓：0--60kV、120kV、200kV、300kV、400kV、600kV、800kV

    3．額定輸出電流：2mA、3mA、5mA、8mA、10mA

    4．輸出電流指示精度：<1級

    5．輸出電壓指示精度：<1級

    6．0.75倍輸出電壓指示精度：<1級，帶鎖存

    7．紋波系數：≤0.5

一體機

規格 技術參數	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
額定電壓（kV）	40	60	60	60	80	100	120	120
額定電流（mA）	3	2	3	5	2	2	2	5
額定功率（W）	120	120	180	300	160	200	240	600
機箱重量	7	2	2	4.5	2	3	3	4.5
倍壓重量	一體	2.5	3	3.8	2.5	4	4	4.5
倍壓高度	一體	400	400	500	400	500	500	500
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋系數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）

相關產品

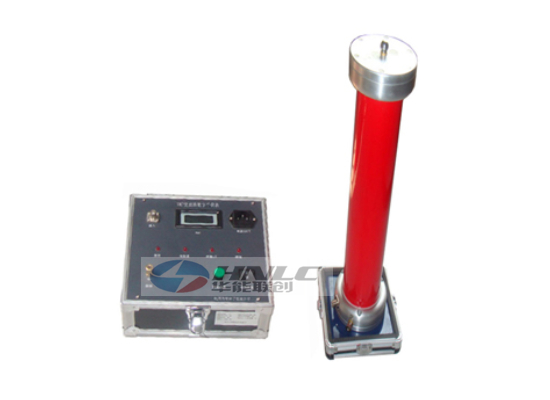

• FRC系列交直流（分壓器）高壓測量裝置

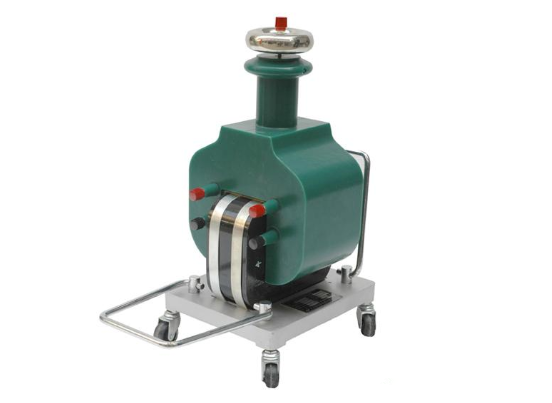

• GTB干式試驗變壓器

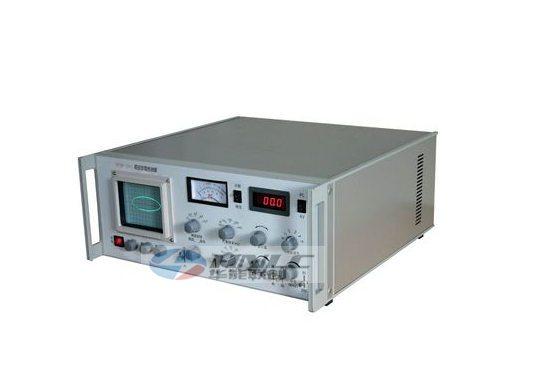

• HLJF-II局部放電測試儀

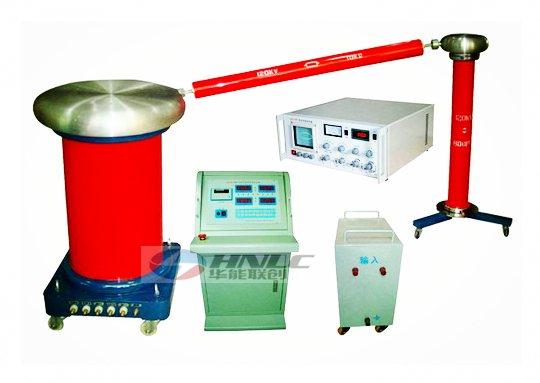

• HNLC-JF無局部放電耐壓試驗成套裝置

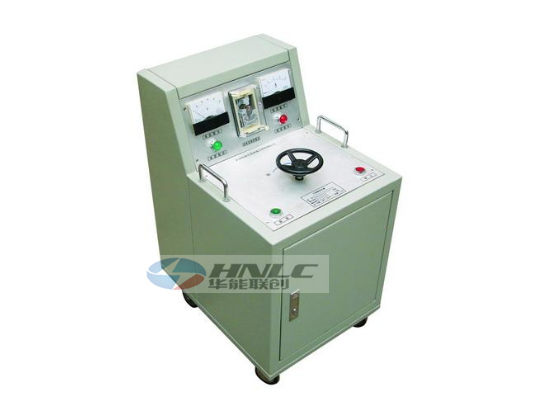

• TC（XC）-II系列智能控制臺

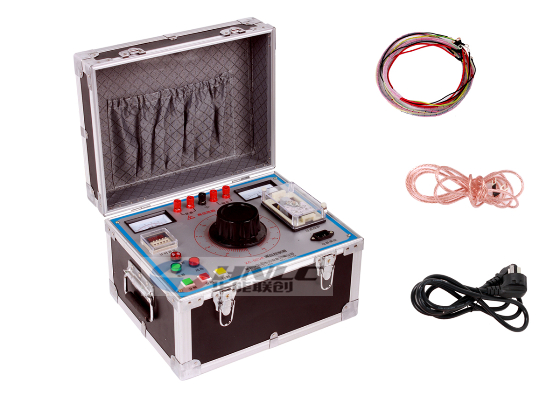

• TC(XC)系列全智能控制箱

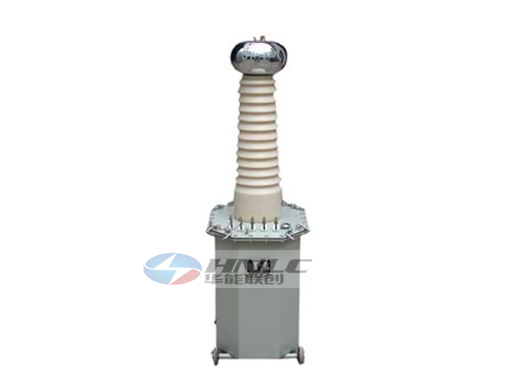

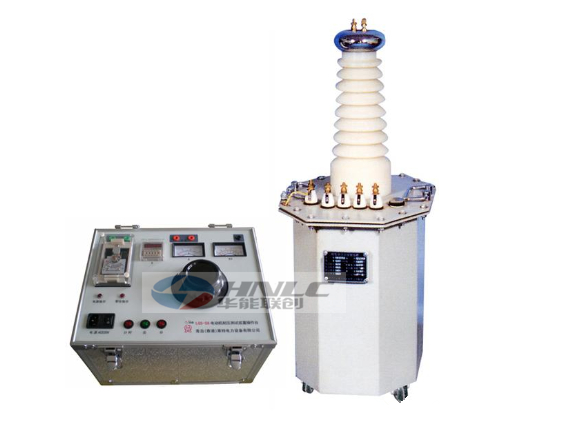

• YD油浸式試驗變壓器

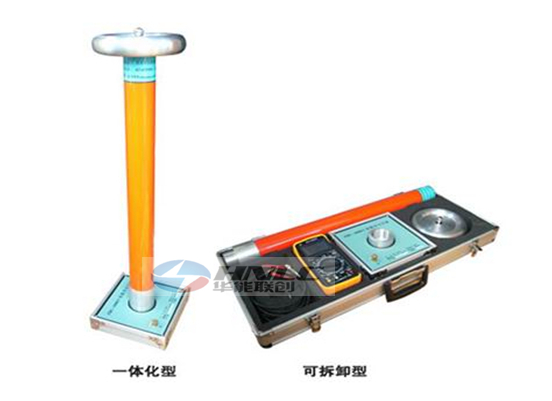

• RCB系列電容分壓器高壓測量裝置

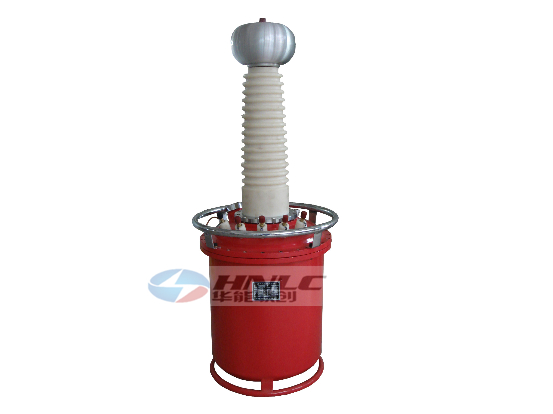

• YDQ充氣式試驗變壓器

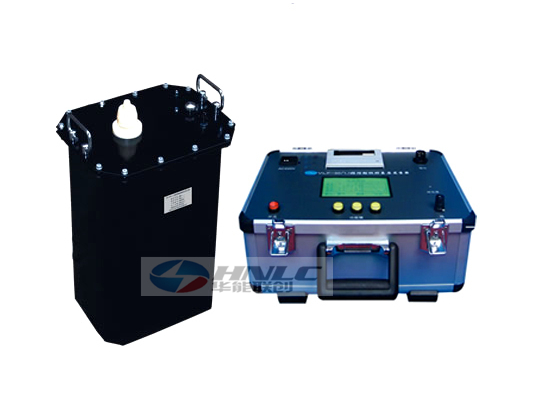

• HNVLF系列程控超低頻高壓發生器
